분배기(Splitter)와 매트릭스(Matrix)
우리는 왜 현장에서 다르게 선택할까?
“영상 신호를 여러 곳으로 보내야 할 때,
왜 어떤 현장에서는 분배기를 쓰고,
어떤 현장에서는 매트릭스를 사용할까?”
이 질문은 단순한 장비 기능 비교가 아니라,
현장에서의 구조 선택과 안정성 판단에 대한 이야기다.
이를 이해하기 위해 먼저 분배기와 매트릭스가 무엇인지부터 살펴보자.

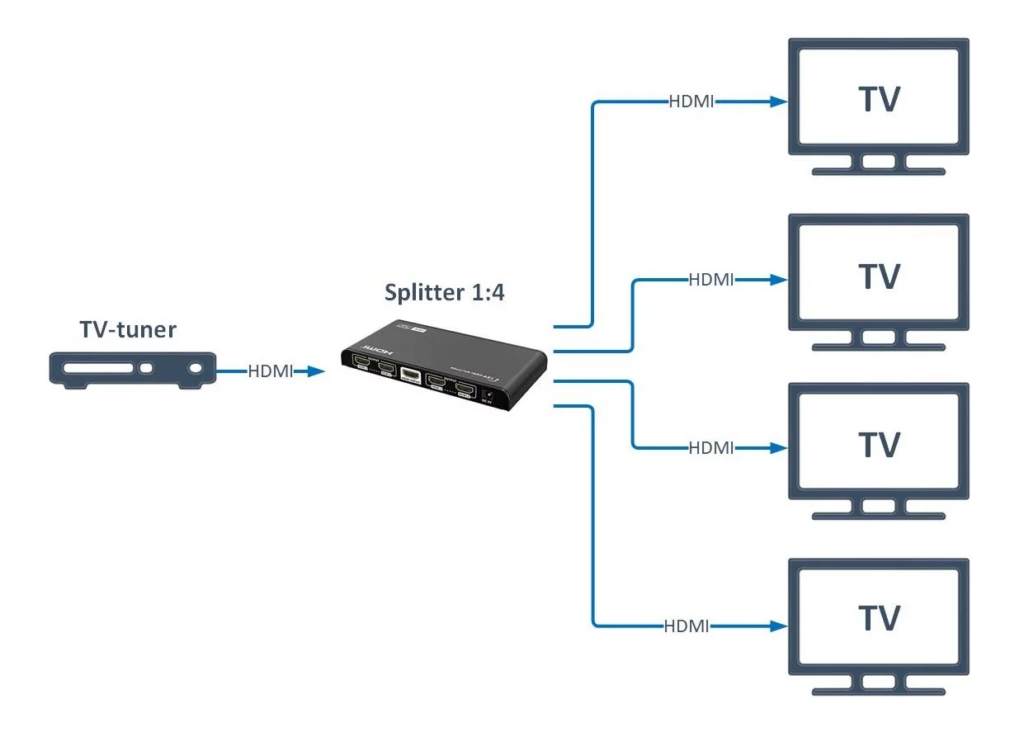

1. 분배기(Splitter)란 무엇인가
분배기(Splitter)는
하나의 입력 신호를 여러 개의 출력으로 동일하게 복제하는 장비다.
- 구조: 1 Input → N Output
- 모든 출력은 동일한 영상 신호를 가진다.
사용 예시
홀이 1번부터 10번까지 총 10개가 있다고 가정하자.
하나의 영상(또는 이미지)을 10개의 홀에 동일하게 출력해야 한다면,
- 1 In : 10 Out 구조의 분배기를 사용하여
- 하나의 소스를 모든 홀에 동시에 출력할 수 있다.
분배기의 특징
- 동일한 콘텐츠를 여러 곳에 출력할 때 유리
- 구조가 단순하고 안정적
- 입력 소스가 하나이기 때문에
EDID 협상 구조가 비교적 단순하다

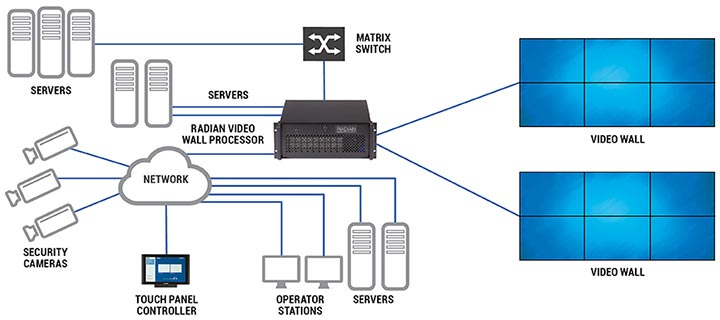

2. 매트릭스(Matrix)란 무엇인가
매트릭스(Matrix)는
여러 개의 입력 신호를 여러 개의 출력으로
선택·전환·분배할 수 있는 장비다.
- 구조: N Input ↔ M Output
- 출력마다 서로 다른 소스를 지정할 수 있다
사용 예시
동일하게 10개의 홀이 있다고 가정하자.
- 1~3번 홀 → A 영상
- 4~6번 홀 → B 이미지
- 7~10번 홀 → C 영상
이 경우,
- 입력 소스는 3개
- 출력은 10개
- 4 In : 10 Out 이상의 매트릭스를 사용하여
각 홀에 필요한 소스를 지정 출력할 수 있다.
이처럼 매트릭스는
구역별로 다른 콘텐츠를 출력해야 하는 현장에서 사용된다.
3. 구조 차이로 인해 발생하는 기술적 이슈
분배기 환경
- 입력 소스가 하나로 고정
- 출력 장비는 여러 대일 수 있으나 신호 기준이 동일
- EDID 기준이 명확하여
해상도, 주사율, 색공간 협상이 비교적 안정적이다
매트릭스 환경
- 입력 소스가 여러 개
- 출력 장비 또한 서로 다른 경우가 많음
- 이로 인해 다음과 같은 문제가 발생할 수 있다
- EDID 충돌
- 클럭(Clock) 불일치
- 싱크(Sync) 문제
즉,
매트릭스는 구조적으로 유연한 만큼
신호 협상과 동기화에 대한 관리가 반드시 필요하다.
4. 정리
- 분배기는 안정성을 우선하는 장비
- 매트릭스는 유연성을 우선하는 장비
어떤 장비가 더 좋다고 말할 수는 없다.
중요한 것은 현장의 구조와 목적에 맞는 선택이다.
그리고 이 선택 이후,
EDID, 해상도, 색차 압축(4:4:4 / 4:2:2),
대역폭 문제가 본격적으로 등장하게 된다.
